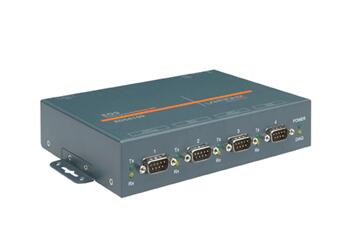

对于EDS4100概述

功能与规格EDS4100

串行接口

• 连接器：4×DB9M; 2×RS232，2×232/422/485

• 数据速率：300个bps至921.6 Kbps的

• 性状：7或8个数据位

• 停止位：1或2的

• 校验位：奇，偶，无

• 停止位：1或2的

• 流量控制：CTS / RTS，XON / XOFF

以太网接口

• 软件可选的以太网速率10/100 /自动

• 软件可选半/全双工/半双工自动

• 接口：10BASE-T / 100Base-T的

• 速度：10BASE-T / 100Base-T的

• 接口：RJ45

• 标准：ARP，UDP，TCP，ICMP，对Telnet，SNMP，DHCP，BOOTP，TFTP，自动IP，SMTP，FTP，DNS，路由跟踪和HTTP

安全

• SSL V3，SSH V2

• MD5，SHA-1，BASE-64

• AES 128位加密

• 3DES加密

• RC4 128位加密

• 密码保护，IP地址过滤

指示灯（LED）

• 电源，链路活动，RX活动，TX活动

处理器

• CPU：英特尔XScale IXP420 266MHz的@

• 内存：32 MB SDRAM，8 MB闪存

电源要求

• 直通连接器：9-30 VDC

• 螺丝端子：42-56 VDC

• 功率：5.4 W（450毫安@ 12V直流）

• 供电：符合802.3af标准

环境限制

• 工作温度：0°至55°C（32°至131°F）

• 存储温度：-40°至70℃（-40至158°F）

• 工作湿度：10％至90％

• 存储湿度：10％〜90％

构成因素

• 住宿：可移动墙壁安装金属外壳

• 尺寸（LxWxH）：3.81 X * 17.65×12.7厘米（1.5×6.95 * x 5英寸）

• *具有壁支架=20.14厘米（7.93英寸）

• 重量：0.86千克（1.9lbs）

机构认证

• FCC，CUL，UL，VCCI，CE，CSA，TUV，C-TICK，GS，CB体系

保修

• 2年有限保修

装运尺寸

• 尺寸（LxWxH）：242 X 191 X115毫米（9.5×7.5×4.5英寸）

• 重量：1.44千克（3.19lbs）

软件

• 的Windows 98 / ME / NT / 2000 / XP / Vista的（32位版本）的DeviceInstaller配置软件时，COM端口重定向软件和相关工具

• 管理选项：Web浏览器，Telnet客户端，串行终端，或SNMP v2（MIBII，RS232MIB），XML

监管

• FCC第15部分B A类

• ICES-003期2004年2月4日A类

• AS / NZS CISPR 22：2004年A类

• EN55022：1998 + A1：2000 + A2：2003 A类

• VCCI V-3 / 2006.4 A类

• EN61000-3-2：2000 A类

• EN61000-3-3：1995 + A1：2001

• EN55024：1998 + A1：2001 + A2：2003

• IEC_61000-4-2：1995年8KV空气，4KV联系

• IEC_61000-4-3：1995 3.0V / m时，1KHz的AM正弦波在80％

• IEC_61000-4-4：1995年1.0KV电源线，0.5KV I / O线

• IEC_61000-4-5：1995年1.0KV通用，1.0 KV差分

• IEC_61000-4-6：1996 3.0 Vrms的，80％AM调制（1KHz的）

• IEC_61000-4-8：1993 50Hz的1.0武器/米

• IEC_61000-4-11：1994（> 95％，0.5），（30％，25），（> 95％，250）

隔离

• 电源输入：2KV普通模式和1KV差模电源浪涌保护

• 串行端口（S）：15 kV ESD保护

• 以太网端口：1500 VAC隔离屏蔽
